BEDIENUNGSANLEITUNG STROMZÄHLER LOGAREX LK13BE904619

Hier finden Sie alle wichtigen Informationen für die Bedienung Ihrer modernen Messeinrichtung LOGAREX LK13BE904619

Bedienelemente

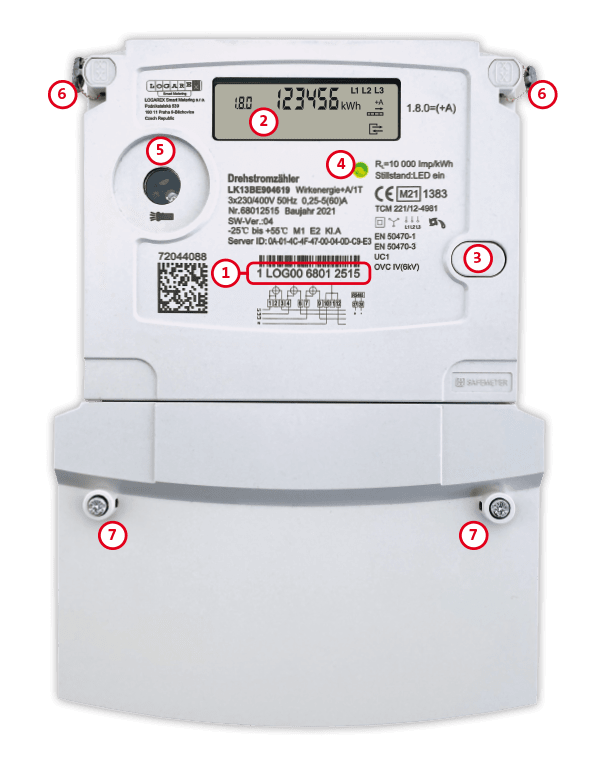

Stromzähler LOGAREX LK13BE904619
  1. Zählernummer (exemplarische Nummer in der Abbildung)
  2. LCD-Display
  3. mechanische Bedientaste
  4. Energieimpulsdiode
  5. Optische Bedientaste des Displays und Datenschnittstelle
  6. Plombierung des Gehäuseoberteils
  7. EVU plombierte Abdeckung des Gehäuseunterteils

Hinweis

So erhalten Sie Einsicht in ihre Verbrauchsdaten
Bei einmaligem Betätigen der Bedientaste (3) erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Nach der Eingabe des PIN-Codes sind Ihre Verbrauchsdaten abrufbereit.

Optional können Sie die optische Bedientaste (5) nutzen. Beim einmaligen Betätigen der optischen Bedientaste mittels Lichtquelle (beispielsweise: Taschenlampe) erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Nach der Eingabe des PIN-Codes sind Ihre Verbrauchsdaten abrufbereit.

LCD-Display

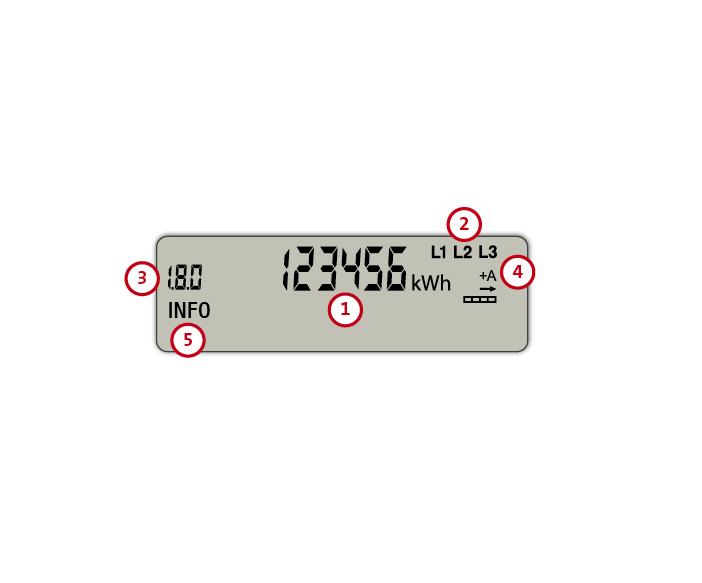

Display LOGAREX LK13BE904619
  1. Zählerstand
    sechs Zeichen ohne Nachkommastelle mit führenden Nullen
  2. Phasenanzeigen
    Anzeige der anliegenden Phasenspannungen
  3. OBIS-Code
    OBIS Code des angezeigten Zählerstands. Der OBIS-Code des aktiven Tarifregisters ist unterstrichen.
  4. Anzeige der Energierichtung
    +A Sie beziehen Strom aus dem Netz.
    -A Sie speisen Strom in das Netz ein.

    Die Simulation der Läuferscheibe zeigt einen herkömmlichen Stromzähler an.
    Die Weiterschaltung der Segmente erfolgt in 100 mWh-Schritten. Ab einer Leistung > 1 Kilowatt ist keine Änderung mehr erkennbar.
  5. INFO und andere Kurzzeichen
    PIN - Pin Eingabe
    P - aktuelle Leistung
    E - Verbrauch seit letzter Nullstellung
    HIS - Historischer Verbrauch der gewählten Periode

Bedienungsanleitung zum Download

Bedienungsanleitung Stromzähler Logarex LK13BE904619 .pdf | 0,4 MB
