BEDIENUNGSANLEITUNG ISKRA MT691
Wo steht die Zählernummer beim ISKRA MT691?
Die Zählernummer steht direkt an dem Barcode und besteht aus Ziffern und Buchstaben. In der unten stehenden exemplarischen Abbildung rot umrandet (4).
ISKRA MT691 - Stromzähler ablesen, wie geht es?

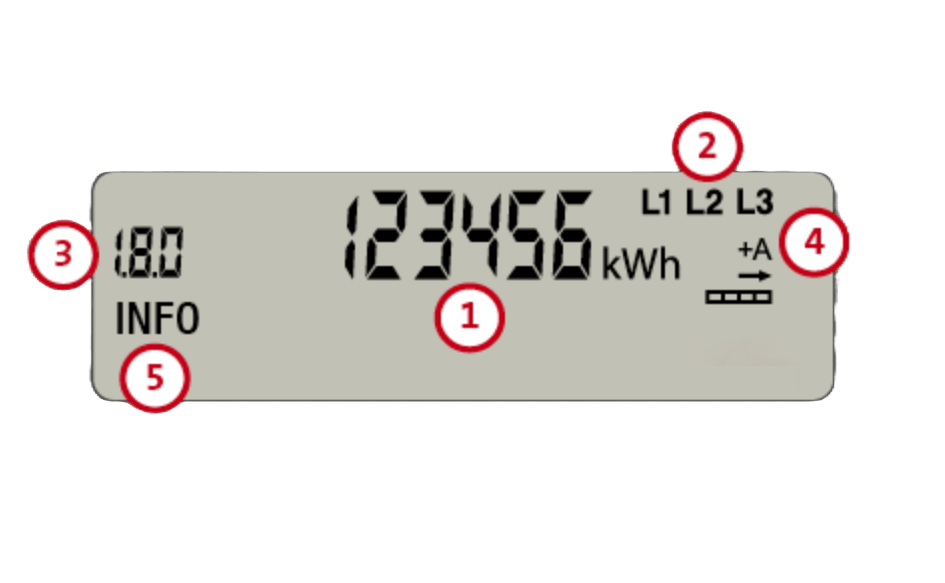

Gehen Sie an ihren Zählerschrank, in dem der Zähler verbaut ist. Der ISKRA MT691 hat eine optische Taste, welche Sie mit beispielsweise einer Taschenlampe bedienen können. Mit dieser Tasten können Sie die Anzeige auf dem Display ändern. Wenn Sie folgende Darstellung auf dem Display sehen, sind Sie richtig, um den Zählerstand abzulesen.
Die hier als Nummer 1 gekennzeichnete Zahl ist Ihr aktueller Zählerstand, den Sie an Ihren Energieversorger und Netzbetreiber übermitteln können, wenn Sie dazu aufgefordert wurden.

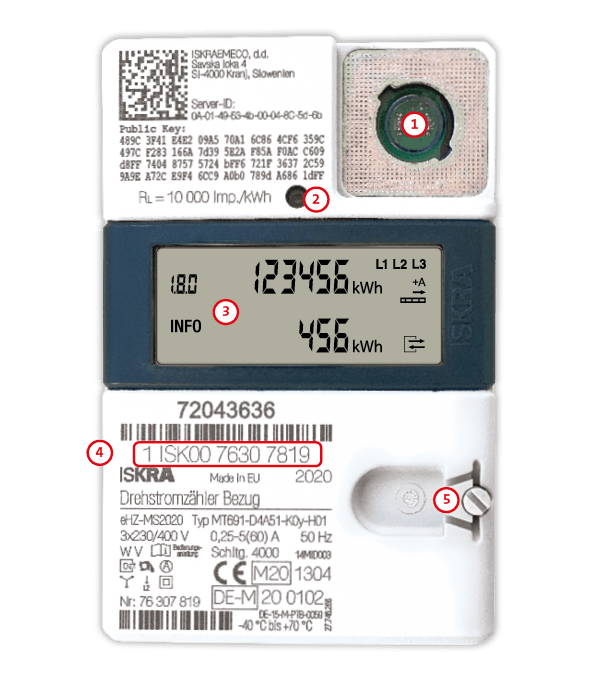

Bedienelemente
- optische Bedientaste
- Energieimpulsdiode
- LCD-Display
- Zählernummer
- Plombierung
Hinweis
Die optische Bedientaste wird mittels Licht bedient (beispielsweise aus einer Taschenlampe).
Bei einmaligem Betätigen der optischen Bedientaste erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes.
LCD-Display
- Zählerstände
6 Zeichen ohne Nachkommastelle mit führenden Nullen - Phasenanzeigen
Anzeige der anliegenden Phasenspannungen - OBIS-Code
OBIS Code des angezeigten Zählerstands. Der OBIS-Code des aktiven Tarifregisters ist unterstrichen. - Anzeige der Energierichtung und Läuferscheibensimulation
A+: Sie beziehen Strom aus dem Netz des Energieversorgers
A-: Sie speisen Strom in das Netz des Energieversorgers ein - INFO und andere Kurzzeichen Anzeigen
Unter anderem Kennzeichen mit folgenden Bedeutungen:
PIn PIN Eingabe
P aktuelle Leistung
E Verbrauch seit letzter Nullstellung
HIS historische Werte - Datenkommunikation
Zeigt aktive Datenkommunikation an (wenn beispielsweise ein Kommunikationsadapter oder Smart Meter Gateway angeschlossen ist) - Verbrauchsanzeige
Zeigt aktuellen Verbrauch oder Verbrauch in vergangener Zeitperiode an
