Wo steht die Zählernummer beim Holley DTZ-541 BeBa?

Die Zählernummer steht direkt an dem Barcode und besteht aus Ziffern und Buchstaben. In der unten stehenden exemplarischen Abbildung rot umrandet (5).

Holley DTZ-541 BeBa - Strom ablesen, wie geht das?

Gehen Sie an ihren Zählerschrank, in dem der Zähler verbaut ist. Der Holley DTZ-541 BeBa hat eine Bedientaste, wie in der Abbildung dargestellt. Mit dieser Taste können Sie die Anzeige auf dem Display ändern. Die hier als Nummer 1 gekennzeichnete Zahl ist Ihr aktueller Zählerstand, den Sie an Ihren Energieversorger und Netzbetreiber übermitteln können, wenn Sie dazu aufgefordert wurden.

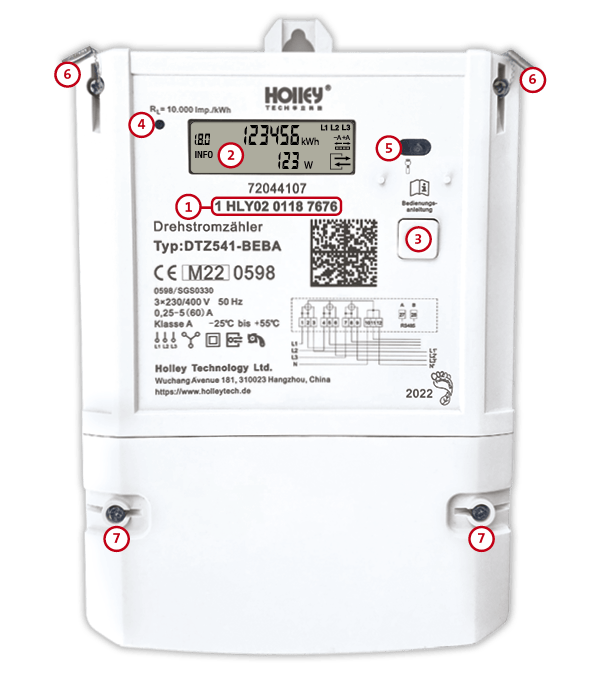

BEDIENUNGSANLEITUNG HOLLEY DTZ-541 BeBa

Bedienelemente

Plombierung
Prüf-LED
Sollte die Prüf-LED dauerhaft rot aufleuchten, wird keine Energie vom Stromzähler erfasst.
LCD-Display
Optische Taste
Zählernummer (examplarische Nummer in der Abbildung)
Bedientaste
EVU-Plombierung

Hinweis
Bedientaste
Bei einmaligem Drücken der Bedientaste erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Drücken erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Diese Funktion ist nicht freigegeben. Nach 15 Sekunden springt das Display wieder in den Ursprungszustand zurück.

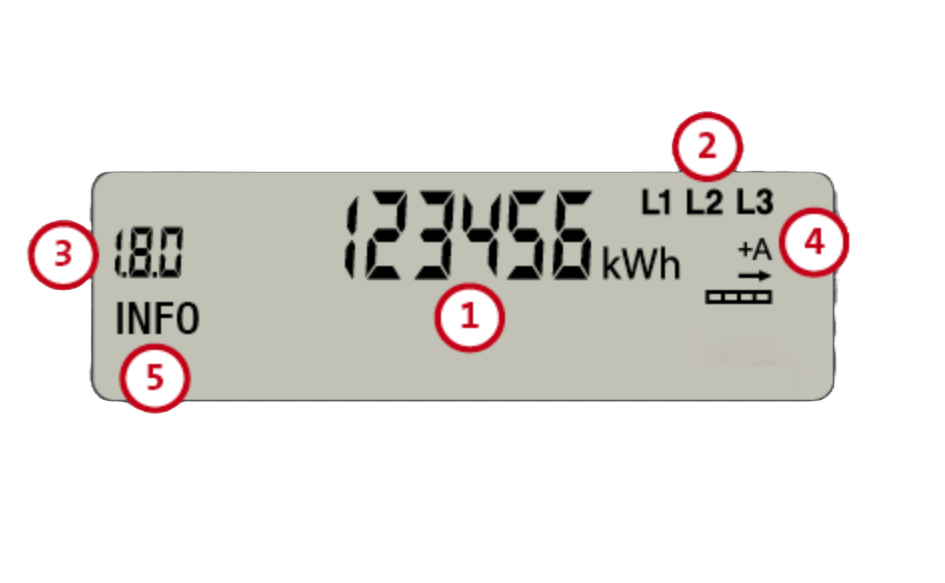

LCD-Display

1. Zählerstand
6 Zeichen ohne Nachkommastelle mit führenden Nullen
Phasenanzeige
Anzeige der anliegenden Phasenspannung
OBIS Code
OBIS Code des angezeigten Zählerstandes. Der OBIS Code des aktiven Tarifregisters ist unterstrichen.
Anzeige der Energierichtung und Simulation der Läuferscheibe
+A - Sie beziehen Strom aus dem Netz des Energieversorgers.
-A - Sie speisen Strom in das Netz des Energieversorgers ein.
Die Simulation die Läuferscheibe zeigt einen herkömmlichen Stromzähler an. Die Weiterschaltung der Segmente erfolgt in 100 mWh-Schritten. Ab einer Leistung > 1 kW (Kilowatt) ist keine Änderung mehr erkennbar.
INFO und andere Kurzzeichen
Kurzzeichen mit folgender Bedeutung:
PIn - Pin Eingabe
P - aktuelle Leistung
E - Verbrauch seit letzter Nullstellung
His - Historischer Verbrauch der gewählten Periode
Kommunikationsanzeige
Anzeige wenn Datenkommunikation aktiv ist (beispielsweise beim Anschluss eines Smart-Meter-Gateways).
Verbrauch
Sechs Zeichen mit einer Nachkommastelle ohne führende Nullen.

Zählerstand ablesen

Der Stromzähler Holley DTZ-541 BeBa hat eine Bedientaste, wie in der obigen Abbildung dargestellt. Mit dieser Taste können Sie die Anzeige auf dem Display ändern. Die im obenstehenden LCD-Display als Nummer 1 gekennzeichnete Zahl ist Ihr aktueller Zählerstand, den Sie an Ihren Energieversorger und Netzbetreiber übermitteln können, wenn Sie dazu aufgefordert wurden.
