Bedienungsanleitung Apator Picus

Hier finden Sie alle wichtigen Informationen zur Bedienung Ihrer modernen Messeinrichtung Apator Picus
Bedienelemente

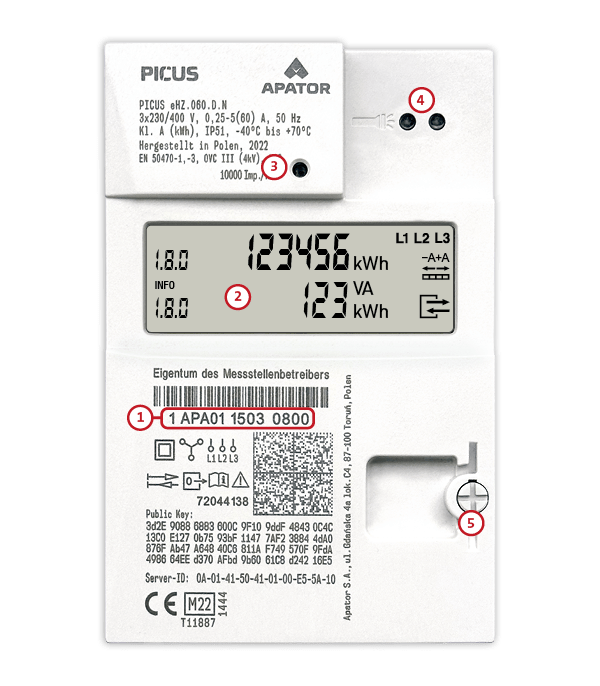

Moderne Messeinrichtung Apator Picus

1. Zählernummer

2. LCD-Display

3. Energieimpulsdiode

4. optische Bedientaste und Datenschnittstelle

5. Plombierung des Gehäuses



So erhalten Sie Einsicht in Ihre Verbrauchsdaten:

Zur Bedienung Ihres Zählers können Sie ausschließlich die optische Bedientaste (4) nutzen. Die Bedienung erfolgt mit Hilfe einer Taschenlampe oder einer anderen Lichtquelle. Beim einmaligen Betätigen der optischen Bedientaste mittels Lichtquelle erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes:

Mit jeder kurzen Betätigung wird die erste Stelle der PIN um 1 erhöht. Nach einer Wartezeit von 3 Sekunden wird die Ziffer fixiert und die Eingabe geht zur zweiten Stelle über. Die Eingabe der weiteren Stellen erfolgt nach demselben Prinzip. Nach der Eingabe des PIN-Codes sind Ihre Verbrauchsdaten abrufbereit.

LCD-Display

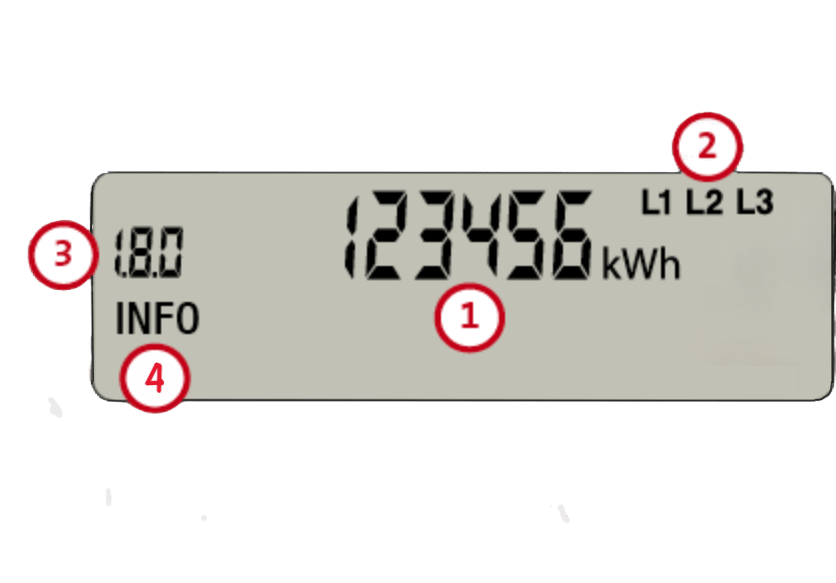

Moderne Messeinrichtung Apator Picus Display

1. Zählerstand
sechs Zeichen ohne Nachkommastellen mit führenden Nullen

2. Phasenanzeigen
Anzeige der anliegenden Phasenspannungen

3. OBIS-Code
OBIS-Code des angezeigten Zählerstandes

4. INFO und andere Kurzzeichen mit folgender Bedeutung:
PIN   -  PIN-Eingabe
P       -  aktuelle Leistung
E       -  Verbrauch seit letzter Nullstellung
HIS   -  Historischer Verbrauch der gewählten Periode
