Bedienungsanleitung ISKRA MT175
Wo steht meine Zählernummer beim ISRKA MT175?

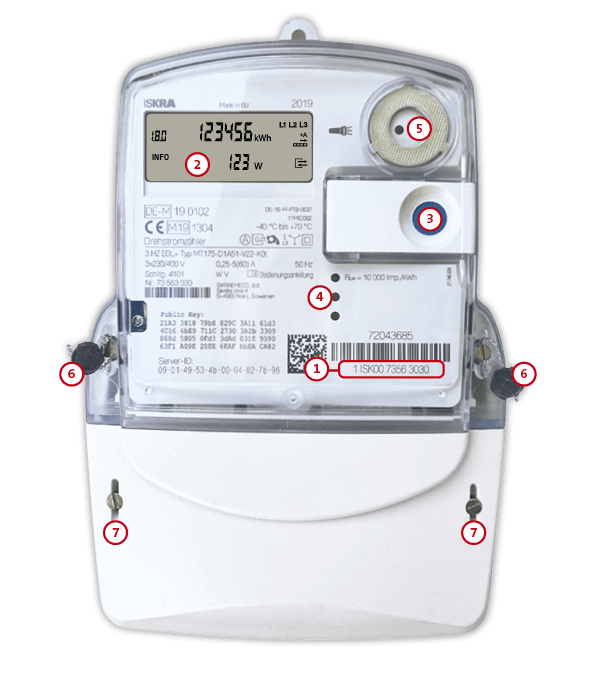

Die Zählernummer steht direkt an dem Barcode und besteht aus Ziffern und Buchstaben. In der unten stehenden exemplarischen Abbildung rot umrandet.
ISKRA MT175 - Strom ablesen, wie geht das?
Gehen Sie an ihren Zählerschrank, in dem der Zähler verbaut ist. Der ISKRA MT175 verfügt sowohl über eine optische, als auch eine mechanische Taste. Mit diesen Tasten können Sie die Anzeige auf dem Display ändern. Wenn Sie folgende Darstellung auf dem Display sehen, sind Sie richtig, um den Zählerstand abzulesen:
Die hier als Nummer 2 gekennzeichnete Zahl ist Ihr aktueller Zählerstand, den Sie an Ihren Energieversorger und Netzbetreiber übermitteln können, wenn Sie dazu aufgefordert wurden.

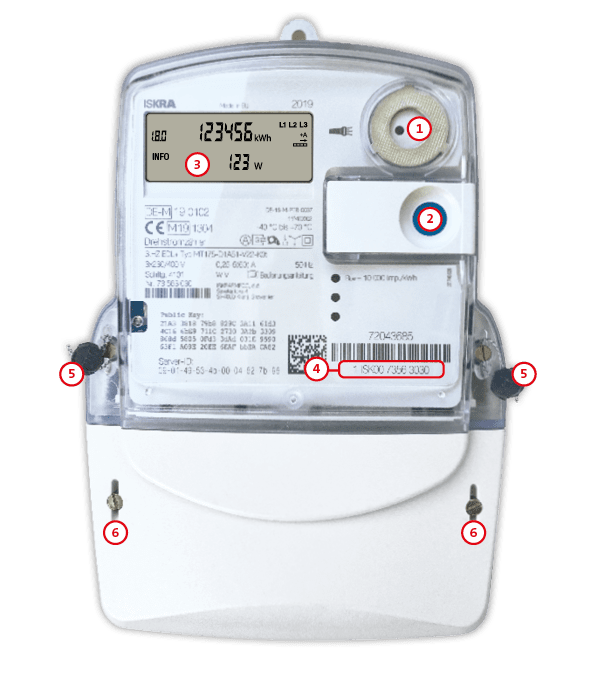

Bedienelemente
- Optische Taste zur Bedienung des Displays und Datenschnittstelle
- Mechanische Taste zur Bedienung des Displays
- LCD-Display
- Zählernummer (exemplarische Nummer in der Abbildung)
- Plombierung des Gehäuseoberteils
- EVU-Plombierte Abdeckung des Gehäuseunterteils
Hinweis
Bei einmaligen Drücken einer Bedientaste (1,2) erfolgt ein Sprung in die nächste Ebene.
LCD-Display
- OBIS-Code
OBIS Code des angezeigten Zählerstands. Der OBIS-Code des aktiven Tarifregisters ist unterstrichen. - Zählerstände
6 Zeichen ohne Nachkommastelle mit führenden Nullen - INFO und andere Kurzzeichen Anzeigen
Unter anderem Kennzeichen mit folgenden Bedeutungen:
PIn PIN Eingabe
P aktuelle Leistung
E Verbrauch seit letzter Nullstellung
HIS historische Werte - Verbrauchsanzeige
Zeigt aktuellen Verbrauch oder Verbrauch in vergangener Zeitperiode an - Phasenanzeigen
Anzeige der anliegenden Phasenspannungen - Anzeige der Energierichtung
A+: Sie beziehen Strom aus dem Netz des Energieversorgers
A-: Sie speisen Strom in das Netz des Energieversorgers ein - Läuferscheibensimulation
Diese Anzeige simuliert die Läuferscheibe eines herkömmlichen Stromzählers. Die Weiterschaltung der Segmente erfolgt in 100 mWh-Schritten. Ab einer Leistung > 1 kW (Kilowatt) ist keine Änderung mehr erkennbar.
