Bedienungsanleitung Landis+Gyr E320

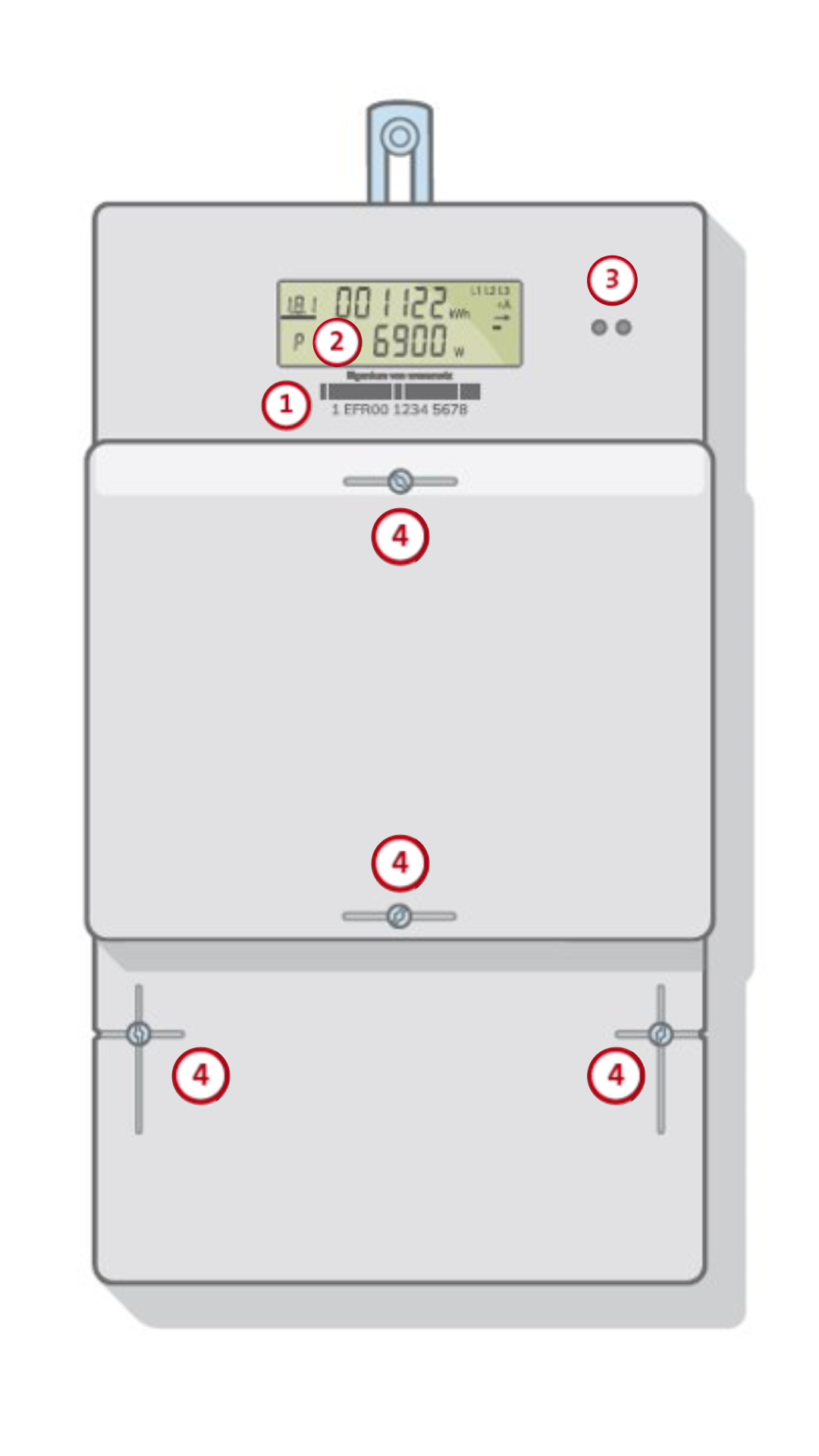

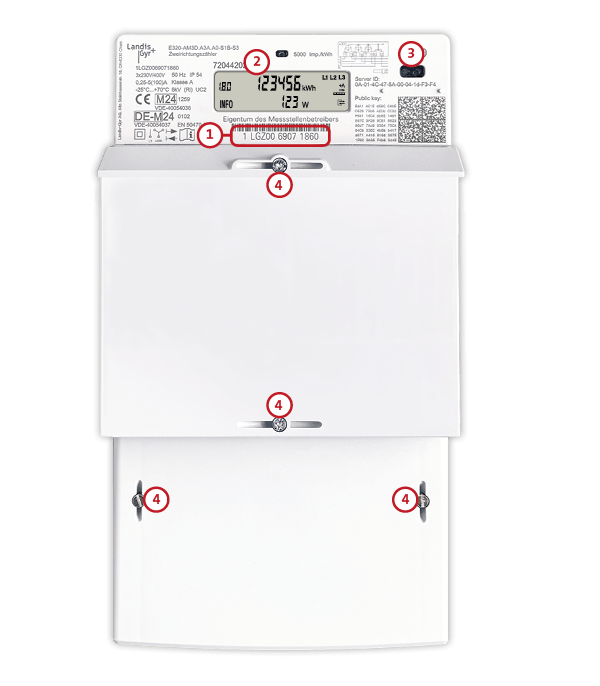

1. Zählernummer

2. LCD-Display

3. Optische Schnittstelle/Bedientaste

4. Sicherungsplomben der Gehäuse-/Klemmbrettdeckel

So erhalten Sie Einsicht in Ihre Verbrauchsdaten:

Zur Bedienung Ihres Basiszählers können Sie ausschließlich die optische Bedientaste (3) nutzen. Die Bedienung erfolgt mit Hilfe einer Taschenlampe (oder einer anderen Lichtquelle). Beim einmaligen Betätigen der optischen Bedientaste mittels Lichtquelle erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes:

Mit jeder kurzen Betätigung wird die erste Stelle der PIN um 1 erhöht. Nach einer Wartezeit von 3 Sekunden wird die Ziffer fixiert und die Eingabe geht zur zweiten Stelle über. Die Eingabe der weiteren Stellen erfolgt nach demselben Prinzip. Nach der Eingabe des PIN-Codes sind Ihre Verbrauchsdaten abrufbereit.

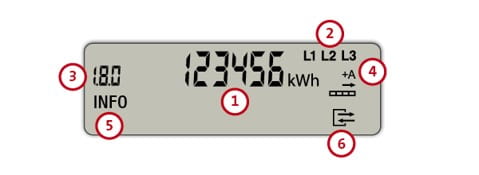

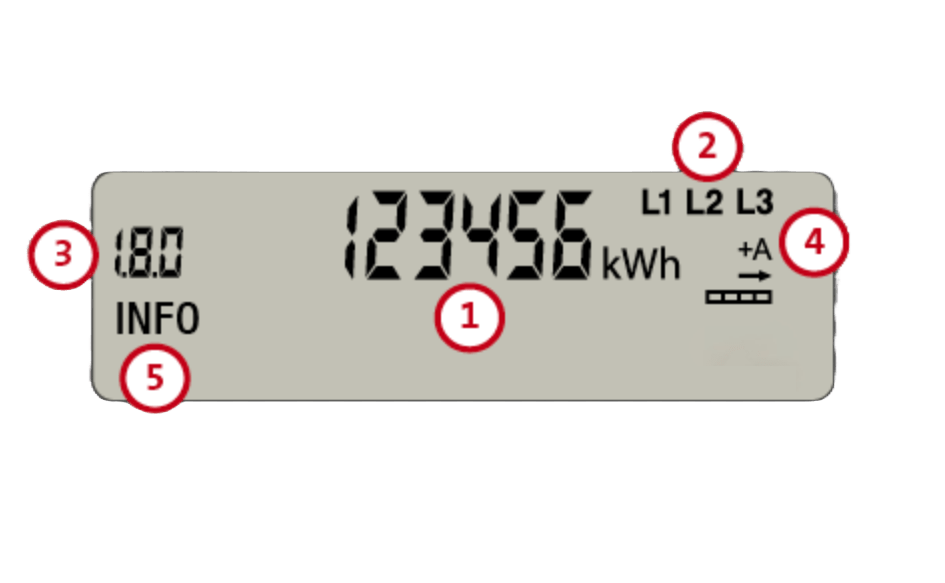

1. Zählerstand
sechs Zeichen ohne Nachkommastellen mit führenden Nullen

2. Phasenanzeigen
Anzeige der anliegenden Phasenspannungen

3. OBIS-Code
OBIS-Code des angezeigten Zählerstandes

4. Anzeige der Energierichtung
+A Sie beziehen Strom aus dem Netz des Energieversorgers.
-A Sie speisen Strom in das Netz des Energieversorgers ein.

Die Simulation der Läuferscheibe zeigt einen herkömmlichen Stromzähler an.
Die Weiterschaltung der Segmente erfolgt in 100 mWh-Schritten. Ab einer Leistung > 1 Kilowatt ist keine Änderung mehr erkennbar.

5. INFO und andere Kurzzeichen mit folgender Bedeutung:

PIN   -   PIN-Eingabe
P       -   aktuelle Leistung
E       -   Verbrauch seit letzter Nullstellung
HIS   -   Historischer Verbrauch der gewählten Periode

6. Kommunikationsanzeige

wird angezeigt, wenn Datenkommunikation aktiv ist (beispielsweise beim Anschluss eines Smart-Meter-Gateways)
