BEDIENUNGSANLEITUNG STROMZÄHLER DZG DWS74

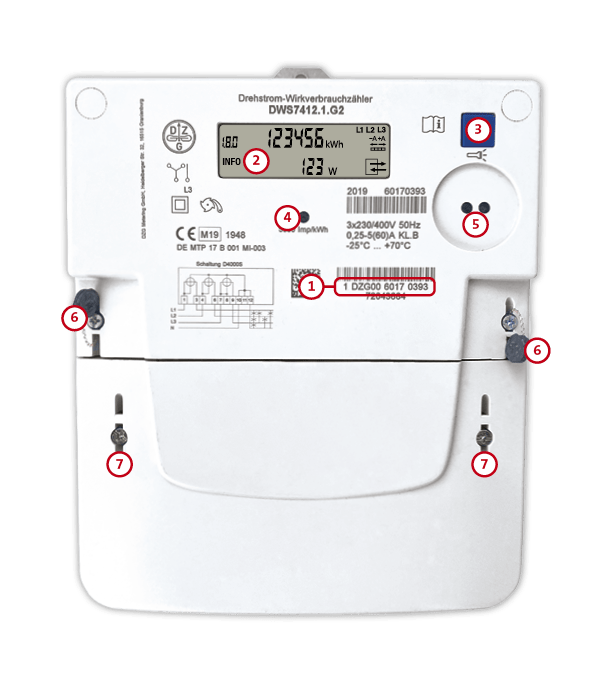

1. Zählernummer (exemplarische Nummer in der Abbildung)
2. LCD-Display
3. mechanische Bedientaste
4. Energieimpulsdiode
5. optische Bedientaste des Displays und Datenschnittstelle
6. Plombierung des Gehäuseoberteils
7. EVU plombierte Abdeckung des Gehäuseunterteils



Einsicht in ihre Verbrauchsdaten

Bei einmaligem Betätigen der Bedientaste (3) erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Nach der Eingabe des PIN-Codes, sind ihre Verbrauchsdaten abrufbereit.

Optional können Sie die optische Bedientaste (5) nutzen. Beim einmaligen Betätigen der optischen Bedientaste, mittels Lichtquelle (beispielsweise: Taschenlampe) erfolgt ein kurzer Displaytest und dann die Eingabemöglichkeit eines PIN-Codes. Bei zweimaligem Betätigen erfolgt sofort die Eingabemöglichkeit eines PIN-Codes. Nach der Eingabe des PIN-Codes, sind ihre Verbrauchsdaten abrufbereit.

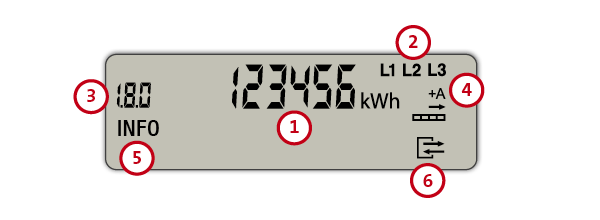

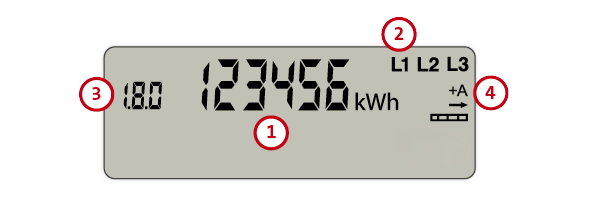

1. Zählerstand
   6 Zeichen ohne Nachkommastelle mit führenden Nullen
2. Phasenanzeigen
   Anzeige der anliegenden Phasenspannungen
3. OBIS-Code
   OBIS Code des angezeigten Zählerstandes. Der OBIS-Code des aktiven Tarifregisters ist unterstrichen.
4. Anzeige der Energierichtung
   +A    -    Sie beziehen Strom aus dem Netz des Energieversorgers.                                                                                                                       -A     -    Sie speisen Strom in das Netz des Energieversorgers ein.
   Die Simulation der Läuferscheibe zeigt einen herkömmlichen Stromzähler an. Die Weiterschaltung der Segmente erfolgt in         100 mWh-Schritten. Ab einer Leistung > 1 Kilowatt ist keine Änderung mehr erkennbar.
5. INFO und andere Kurzzeichen
   Kurzzeichen mit folgender Bedeutung:
   PIn   -   Pin Eingabe
   P       -   aktuelle Leistung
   E       -   Verbrauch seit letzter Nullstellung
   HIS   -   Historischer Verbrauch der gewählten Periode
6. Kommunikationsanzeige
   Anzeige wenn Datenkommunikation aktiv ist (beispielsweise beim Anschluss eines Smart-Meter-Gateways)
