BEDIENUNGSANLEITUNG DZG WS7412

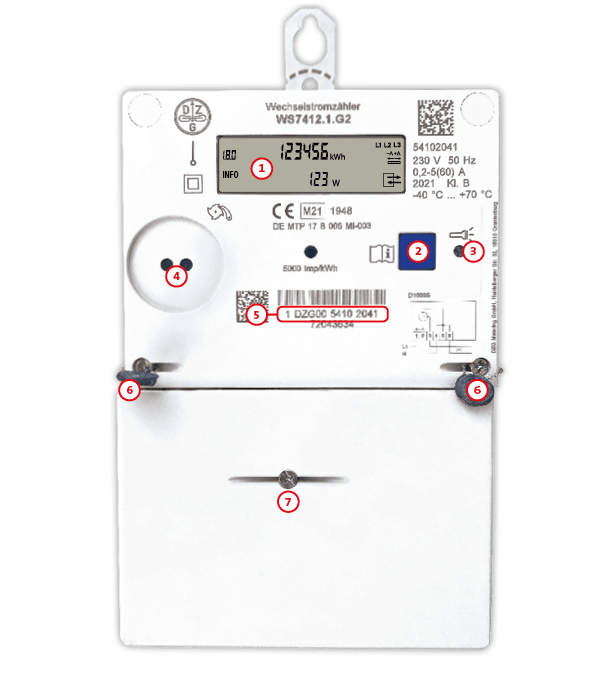

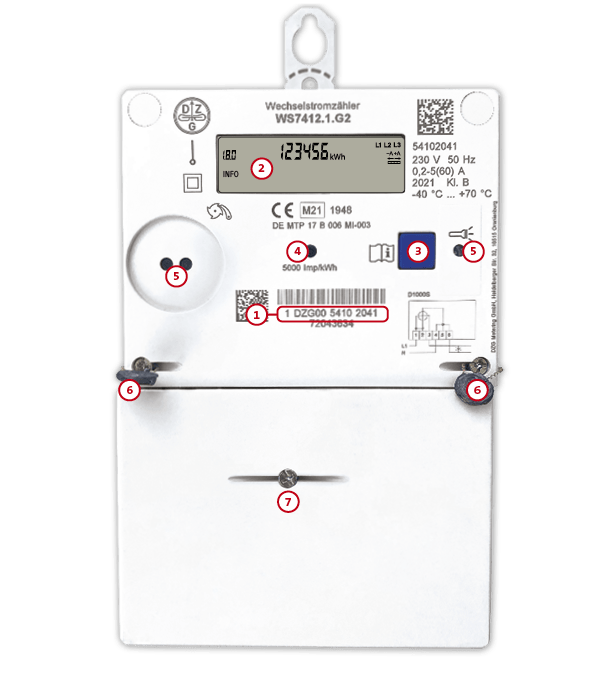

Bedienelemente des Zählers
- LCD-Display
- Bedientaste
- optische Bedientaste
- Schnittstelle
- Zählernummer (exemplarische Nummer in der Abbildung)
- Plombierung
- EVU Plombierung für Gehäuseunterteil
Hinweis zur Bedientaste
Bei einmaligem Drücken der Bedientaste erfolgt die Eingabemöglichkeit des PIN-Codes. Bei jedem weiteren Drücken erfolgt jeweils ein Sprung in die nächste Ebene.

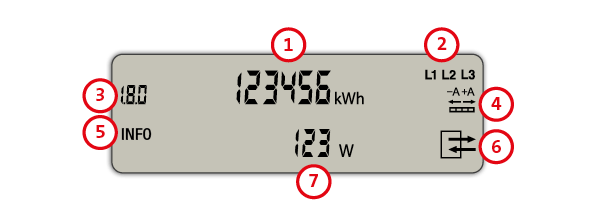

LCD-Display
- Zählerstand
6 Zeichen ohne Nachkommastelle mit führenden Nullen. - Phasenanzeigen
Anzeige der anliegenden Phasenspannung. - OBIS-Code
OBIS Code des angezeigten Zählerstands. Der OBIS-Code des aktiven Tarifregisters ist unterstrichen. - Anzeige der Energierichtung und Simulation der Läuferscheibe
+A - Sie beziehen Strom aus dem Netz des Energieversorgers.
-A - Sie speisen Strom in das Netz des Energieversorgers ein.
Die Simulation die Läuferscheibe zeigt einen herkömmlichen Stromzähler an. Die Weiterschaltung der Segmente erfolgt in 100 mWh-Schritten. Ab einer Leistung > 1 kW (Kilowatt) ist keine Änderung mehr erkennbar. - INFO und andere Kurzzeichen
Kurzzeichen mit folgender Bedeutung:
PIn - Pin Eingabe
P - aktuelle Leistung
E - Verbrauch seit letzter Nullstellung
His - Historischer Verbrauch der gewählten Periode - Kommunikationsanzeige
Anzeige wenn Datenkommunikation aktiv ist (beispielsweise beim Anschluss eines Smart-Meter-Gateways). - Verbrauch
Sechs Zeichen mit einer Nachkommastelle ohne führende Nullen.
Zählerstand ablesen
Der Stromzähler DZG WS7412 verfügt über einen optischen Sensor und einen blauen, mechanischen Taster. Über diesen können die Zusatzfunktionen des Zählers aktiviert werden. Durch Drücken des blauen Tasters kann nun der Zählerstand aufgerufen werden.

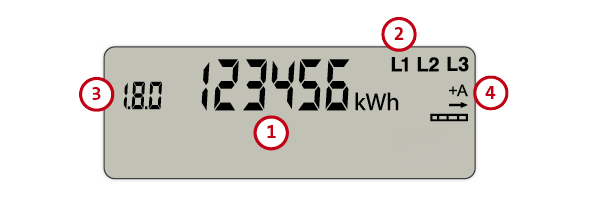

Die im LCD-Display als Nummer 1 gekennzeichnete Zahl ist Ihr aktueller Zählerstand, den Sie an Ihren Energieversorger und Netzbetreiber übermitteln können, wenn Sie dazu aufgefordert wurden.
